マルチラップ ＮＣ ラッパーのご案内

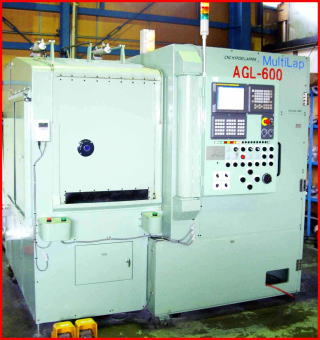

VHマルチラッパー（AGL-600)開発機のご案内について（AGL-600)
弊社新開発の最新高速フルＮＣラップ盤についてご紹介いたします。
本機は加工サイクルタイム短縮、段取り時間の短縮目指し開発致しました。
この目的に対して弊社にて機械、ソフト、システムの全てを新たに設計開発し、
ソフトはウインドウズベースの新型NCとして開発を行い、ウインドウズ上で
計算を行い、ＮＣを制御し、全ての動作及び機能は自動化されております。
また、従来メカ機での使いやすい部分については、手動モードでの歯当たり
確認や、スイングが操作し易いように、手動機の良さも持ち合わせております。
ピニオン回転軸は最大3000ｒｐｍ（常用は2000ｒｐｍ）、ギヤトルクは最大
30N.m、噛合いは計算ソフトによる完全自動噛合い。

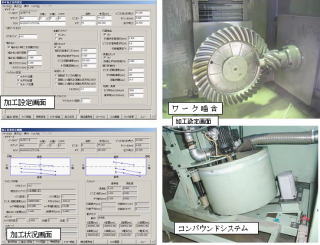

ラッピングモーションの設定は専用画面により容易に段取り変更が出来ます。
また、この機械をベースにしてシングルフランクテスター（T/Mエラー測定）
等へ応用も可能で、貴社のラインシステムとしての構築にもご対応可能です。
-------AGL-600 CNC Multi Lapper 主な仕様----------
１ NC装置 Fanuc
#180i-MB with Windows P.C
２ NC軸数 6軸
３ 専用マクロ画面 WindowsVisual C++ベース→Windows画面参照下さい。
４ 機械仕様

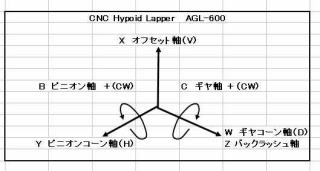

・制御軸 Ｙ軸、Ｗ軸、Ｘ軸、Ｚ軸、Ｂ軸、Ｃ軸
・NC対象軸 Ｈ,Ｊ,Ｖ,ピニオン軸, ギア軸
・位置制御フィードバック フルクローズドループ方式
ハイデンハイン製ABSリニアスケール
・サーボモーター Ｘ,Y,W 3軸 ファナック製 αiF4/4000
・主軸及び、ブレーキ軸 2軸 ファナック製αiF30/3000
・ストローク移動範囲（mm) Ｙ軸 （H方向）150-350
W/Z軸 （J方向）120-280
X軸 （V方向） ±70
・主軸回転数 B軸 0-3000ｒｐｍ（MAX）
・ブレーキ（振り切り）回転数 C軸 0-1875ｒｐｍ（MAX）
・最大送り速度（X,Y,Z/W） 10m/min (2,000ｒｐｍ時)
・ﾗｯﾋﾟﾝｸﾞ遥動最大振幅 X,Y,Z/W ±2.5ｍｍ
・ブレーキ最大トルク MAX 30Ｎ.ｍ
・主軸スピンドルボアサイズ Gleason #39テーパー
・従軸スピンドルボアサイズ Gleason #39テーパー（#14テーパー
アダプタはオプション）
・ワーク噛み合い 歯車諸元入力、内部計算による完全自動噛み合い。
・ワークフレ測定 噛み合いランアウトは専用Z軸スケールによる測定。
・バリ、打痕検出機能
・ワーク噛合いコンタクト メタル ツーメタルコンタクトは弊社独自の
ソフトな噛合いを実現するフローティング押圧調整機能。
・自動バックラッシュ Z軸測定によりメタルツーメタル位置を検出し、
NCによる自動BL機能また、バックラッシュ基準はフレ測定による
フレ最大位置、最小位置、平均位置のそれぞれが選択出来る。
・端位置バックラッシュメタル ツーメタルコンタクト時VHがスイングして、
所望する端位置（トー、ヒール トップ、ルート）それぞれの位置を自動測定
して、ワークに対して各位置の測定を行い正確な端位置のバックラッシュが
得られます。
・加工モニター画面 座標点描移動によるラッピング中の移動点を表示する。
・テスター機能 歯当たりテスト用噛合いテスターとしての機能。
・コンパウンドシステム 撹拌効率の良いインクラインド（斜め）方式タンク。
撹拌は円筒タンク自転方式。コンパウンドポンプは独ブリンクマン製電動式ポンプ
コンパウンドオイル温度用ヒータ、温調システム、撹拌モータ、ポンプは
インバータ制御により、撹拌能力可変、ポンプ吐出圧可変が出来ます。
ラッピングコンパウンドのことを考えました。
以上
|
